两路两级切换加三路控制器

所属分类：光源控制器定制机
点击次数：
发布日期：2017/10/12
在线询价

详细介绍

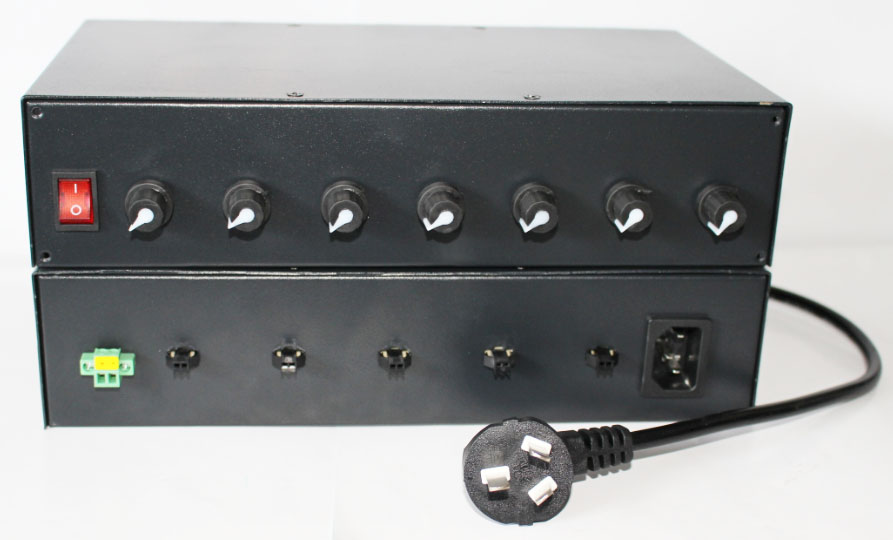

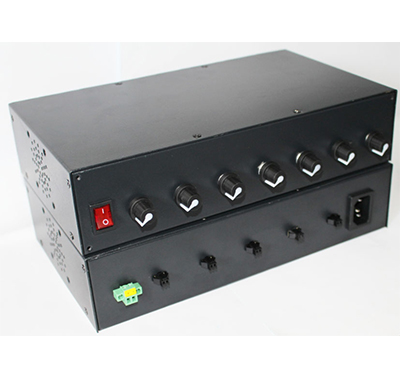

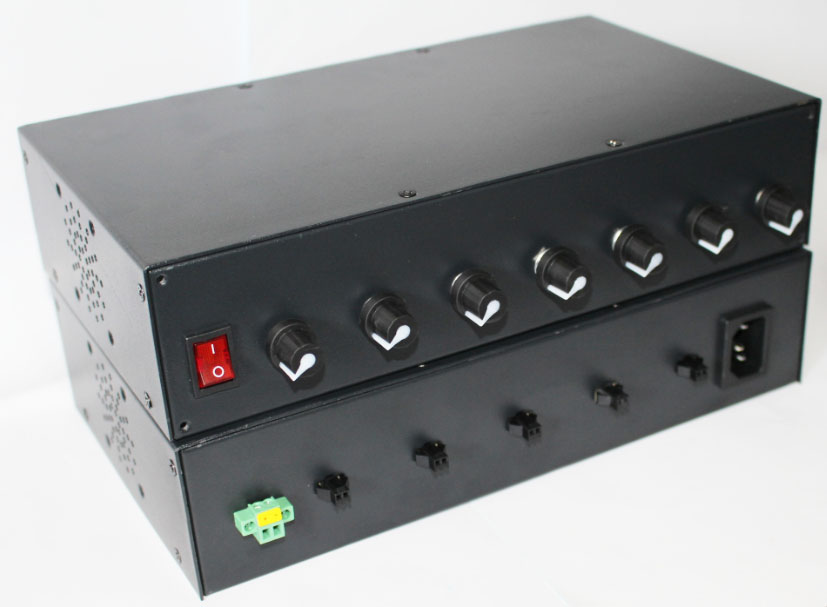

两路两级切换+三路控制器（UST-AP2T2+3CH）（7路5线）（规格书点击查看或下载）

型号说明：

UST	-	AP	2T	2+3CH	-	05	/	30
优实泰		模拟控制器	两级切换	输出通道数		输出电压(V)		最大输出电流(mA)

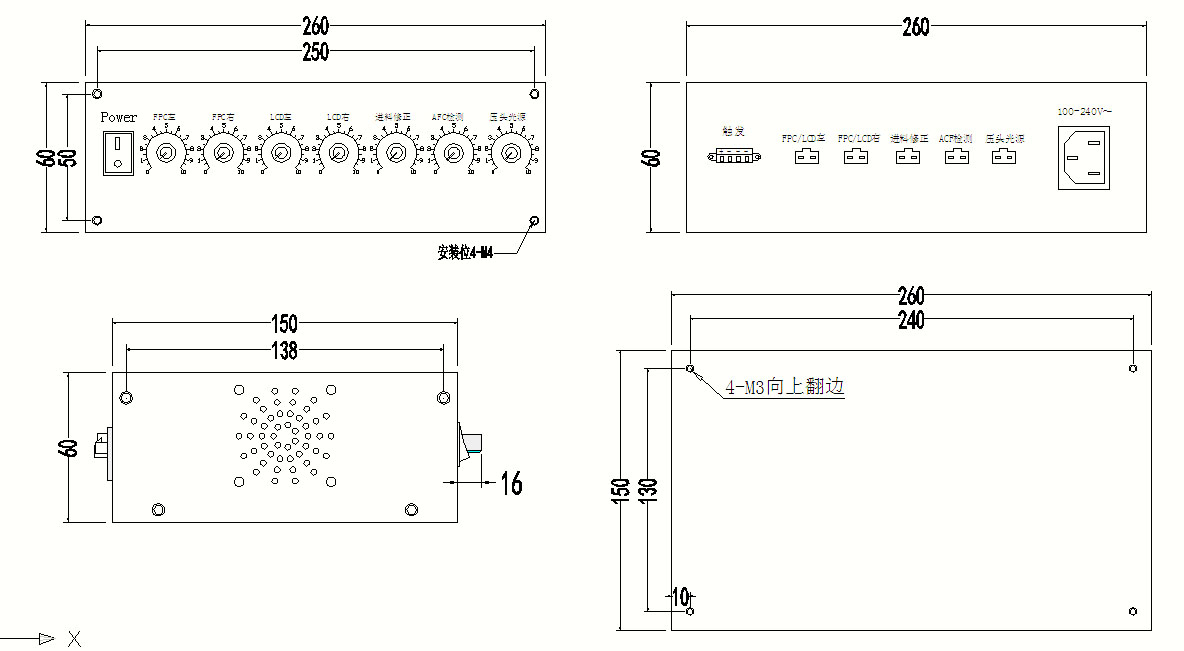

在两路两级切换的基础上再单独增加3路“校正辅助光源”输出5V/30mA。宽电压触发3V-24V，可通过PLC或者其它触发来切换。不触发时“CHL”和“CHR”分别输出“IC光源L”和“IC光源R”所调节的亮度；触发时则“CHL”和“CHR”分别输出“LCD光源L”和“LCD光源R”所调节的亮度。“LCD校正光源/IC校正光源”是另外单独调节的无需触发。输入电压AC100V-240V，输出电压默认5V，最大输出电流默认30mA（具体可由客人自定，下单时注明所需电压和功率，总功率默认不超过50W，功率大的需要定制）。面板安装尺寸250*50mm，底壳安装尺寸：240*130mm,外形尺寸260*150*60mm，输出接口“CHL”和“CHR”为2pin SM端子；“修正光源”为3pin SM端子。
