视觉光源的颜色及特性

发布日期:2020-06-04 作者:kf 点击:

机器视觉系统首要包含三方面的工作:图画采集、图画分析、结果输出显示。而获得较好的图画是机器视觉的中心,图画采集首要是由视觉光源、工业镜头、工业相机三部分组成,有时也会运用一些棱镜、滤光片与偏光片等配件。视觉光源的选取与打光合理与否可直接影响至少30%的成像质量,所以光源是机器视觉系统中非常重要的一部分。

视觉光源

在机器视觉系统中,经过恰当的[视觉光源]照明能够将被测物体的方针信息与布景信息区别,以获得高品质,高对比度的图画,然后能够下降图画处理算法的难度,一起进步系统的准确性和可靠性。

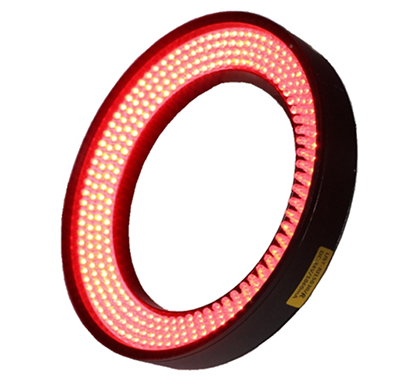

LED灯是目前工业上选用较为广泛的视觉光源,运用寿命约10000-30000小时,能够运用多个LED到达高亮度,一起可组合不同的形状,呼应速度快,波长能够依据用处挑选。所以LED灯已经成为机器视觉系统中广泛选用的主流照明光源。


LED光源首要特点有:


可制成各种形状、尺度及各种照射角度;


可依据需求制成各种色彩,并可随时调理亮度;


散热作用更好,光亮度更安稳;


运用寿命长(约3万小时,间断运用寿命更长);


反应快捷,可在10us或更短的时间内到达更大亮度;


电源带有外触发,能够用作频闪灯;


可依据客户的需求,进行特殊设计;


运行成本低、寿命长的LED,会在归纳本钱和功能方面体现出更大的优势。


视觉光源首要的色彩有:蓝、绿、白、红、红外、紫外等,不同的波长的光线呈现不同的色彩,波长决议特定色彩的特征。


白色光源(W):通常用色温来界定,色温高的色彩偏蓝色(色温,冷色>5000K),色温低的色彩偏红(色温,暖色<3300K),界于3300与5000K之间称之为中间色,白色光源适用性广,亮度高,特别是拍摄彩色图画时运用更多;


蓝色光源(B):适用产品:银色布景产品(如钣金,车加工件等)、薄膜上金属印刷品;


赤色光源(R):其波长比较长,能够透过一些比较暗的物体,例如底材黑色的透明软板孔位定位、绿色线路板线路线路检测,透光膜厚度检测等,选用赤色光源更能进步对比度;


绿色光源(G):适用产品:赤色布景产品、银色布景产品(如钣金,车加工件等);


红外光(IR):红外光归于不可见光,其透过力强,一般LCD屏检测、视频监控行业使用比较普遍;


紫外光(UV):其波长短,穿透力强,首要使用于证件检测、触摸屏ITO检测、布料外表破损、点胶溢胶检测等方面,金属外表划痕检测等。


互补色可增加对比度:

当两种色彩光以恰当地份额混合而能发生白色感觉时,则这两种色彩就称为“互为补色”。互补色在色环上相互对应。两种互补色等强度混合能够得到白色,如果希望更加鲜明地突出某些色彩,则挑选色环上想对应的互补色彩,这样能够明显地进步图画的对比度。
